攻絲機
1產品概述
浮動式氣動攻絲機，簡稱氣動攻絲機，主要用于切削螺紋、倒角、擰螺釘?shù)鹊囊环N氣動工具。氣動攻絲機配有可上下、前后、左右移動的機械式手臂，作業半徑大。其在切削螺紋時，利用絲錐導向，始終保持與工作面垂直，不產生拉力與壓力，處于浮動狀態，從而保證了螺紋的幾何尺寸。當與移動式工作臺配合使用時，在用于大工件、復雜工件、多孔位工件切削螺紋的時候有優勢：機動靈活、重復定位快。
2工作原理
當高壓空氣通過氣壓調整器進入攻絲機馬達后，壓下扳機，高壓空氣經進氣閥和換向按鈕組件進入馬達內部，帶動馬達轉子葉片產生周向旋轉力，轉子運動后經各齒輪副變速輸出大的扭力，帶動絲錐進行攻絲作業。攻絲機的工作氣壓可根據絲錐大小及產品材料而定，故在使用中請您根據絲錐大小、產品材料正確選擇減速機構進行使用。
3適用行業
機械、模具、電子、冶金、電廠、煤礦、石油
4標配內容
|
工作半徑
|
970
|
|
|
平衡臂回轉角度（°）
|
360
|
|
|
工作氣壓
|
6~8
|
6~8
|
|
減速機構（r/min）
|
A350
|
A230
|
|
扭矩（N.M）
|
40
|
61
|
|
彈性筒夾聯接尺寸
|
￠19
|
￠19
|
|
攻絲能力鋼，不銹鋼
|
M3-M12
|
M3-M14
|
|
攻絲能力鑄鐵，有色金屬
|
M3-M14
|
M3-M16
|

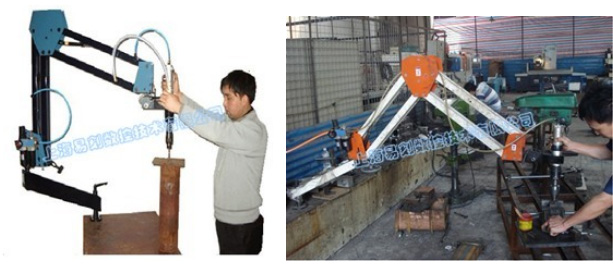

5現場工作照

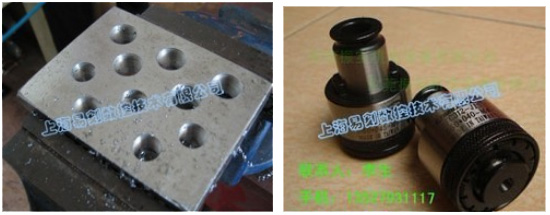

6打印效果
